01 案例解讀

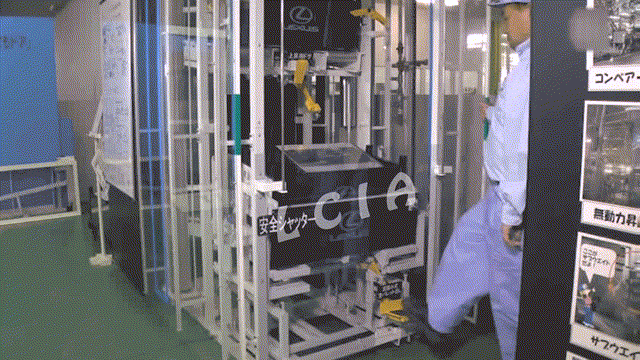

視頻演示的是由上往下傳遞物料的無動力升降機構。



從視頻中我們可以看到升降機構采用無動力（重力）的動力源，應用繩索、鏈條作為力的傳動機構，采用杠桿原理作為部品箱的切出控制機構。

從下方物料滑出開始講，當物料從升降機構中滑出時，此時機構質量小于配重塊質量，配重塊降下，升降機構升起（配重塊與升降機構通過鏈條鏈輪的方式連接）。當升降機構升到預定位置時，觸動部品箱切出控制杠桿機構，使切出機構處在打開得狀態，這時部品箱從上方滑槽滑向升降機構。







繩索、鏈條機構



<p style="margin: 0px; padding: 0px 0.5em; word-spacing: -1.5px; font-size: 14px; line-height: 25px; color: rgb(51, 51, 51); max-width: 100%; clear: both; min-height: 1em; font-family: -apple-system-font, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" text-align:="" center;="" letter-spacing:="" 0.54px;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"="">





03 動力源

重力：采用鏈條鏈輪讓配重塊與升降臺連接。



04 機構應用

杠桿機構在LCIA中的應用：杠桿控制機構、杠桿分揀/識別機構、杠桿偏心復位機構、杠桿偏心跨工位搬運機構、杠桿省力搬運機構、杠桿反向器省力機構等。



無動力鏈條機構：鏈條在常人的思維里都要有動力才能使用，其實無動力鏈條機構同樣可以幫助人們解決一些問題，其創造的效益不可忽視。例如，鏈條與配重塊結合可以使物體回到初始狀態等。
